光缆/跳线/法兰盘

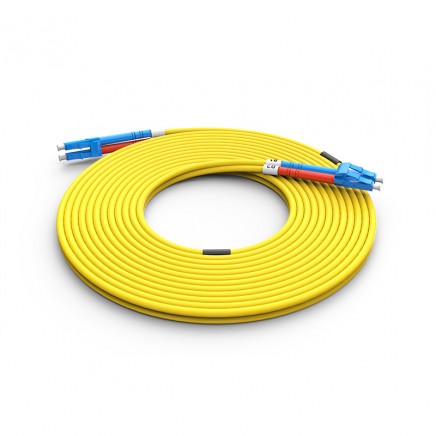

单模 LC-LC

单模 LC-LC

  • 支持各种光纤、接口、米数定做
    规格APC
    材质PVC
    光纤模式SM
    光纤规格 9/125um
    工作波长 1310/1550nm
    工作温度 -40℃~+85℃
产品详细

光纤跳线用来做从设备到光纤布线链路的跳接线,有较厚的保护层。
光纤跳线结构:光纤跳线的中心是光传播的玻璃芯。在多模光纤中,芯的直径是50μm~65μm,大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套,以使光纤保持在芯内。再外面的是一层薄的塑料外套,用来保护封套。

 特性
▪ 插入损耗低     ▪ 重复性好     ▪ 回波损耗大     ▪ 互插性能好     ▪ 温度稳定性好     ▪ 抗拉性能强

 应用
▪ 光纤通信系统     ▪ 光纤接入网     ▪ 光纤数据传输     ▪ 光纤CATV     ▪ 局域网(LAN)     ▪ 测试设备     ▪ 光纤传感器
接口类型 SC FC ST LC
产品类型 单模 多模 单模 多模 单模 多模 单模 多模
插入损耗 ≤0.3dB ≤0.3dB ≤0.3dB ≤0.3dB ≤0.3dB ≤0.3dB ≤0.3dB ≤0.3dB
反射损耗
PC≥45dB
UPC≥50dB

APC≥60dB




PC≥25dB

UPC≥30dB




PC≥45dB
UPC≥50dB

APC≥60dB




PC≥25dB

UPC≥30dB




PC≥45dB
UPC≥50dB

APC≥60dB




PC≥25dB

UPC≥30dB




PC≥45dB
UPC≥50dB

APC≥60dB




PC≥25dB

UPC≥30dB



重复性 ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB
互换性 ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB ≤0.2dB
温度范围  -40℃~+85℃
